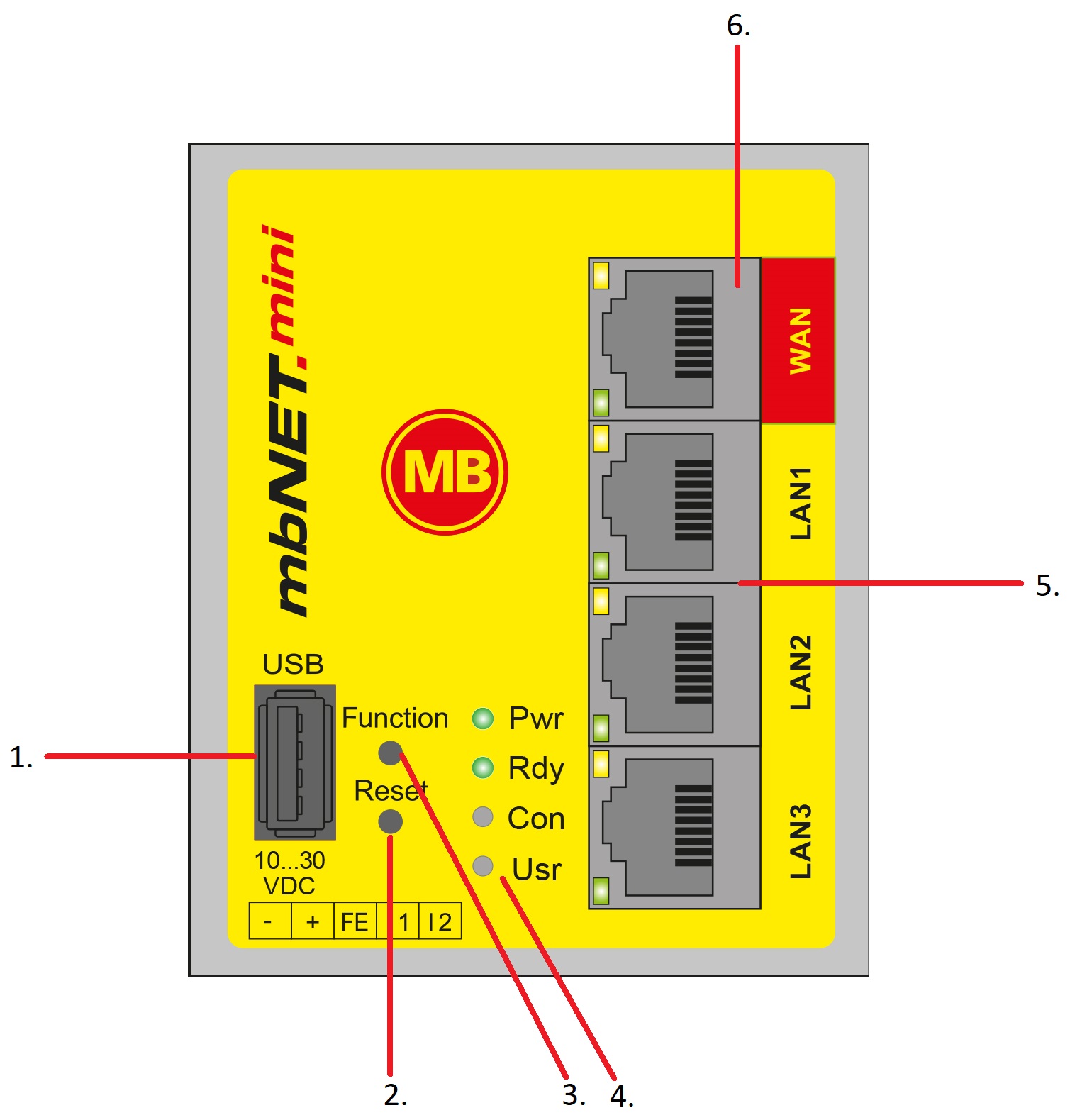

mbNET.mini: Funktions- und Status-LEDs
- USB-Schnittstelle
- Reset-Taster
- Function-Taster
- Funktions/Status-LEDs
- LAN-Schnittstellen 1 – 3 (3-Port-Switch) und LAN LEDs
- WAN-Schnittstelle und WAN-LEDs
1. LEDs
| LED | LED-Farbe | LED-Status | Beschreibung |
|---|---|---|---|
| Pwr (Power) | Grün | aus | Stromversorgung für Gerät ist ausgeschaltet bzw. Gerät ist nicht an die Stromversorgung / Netzteil angeschlossen. |
| an |
Stromversorgung ist an der Klemmleiste angeschlossen und eingeschaltet. |
||
| Rdy (Ready) | Grün | blinkt | Sobald das System überprüft wurde und startet (Dauer ca. 25 Sek.), blinkt die LED für die Dauer des Bootvorgangs (ca. 90 Sek.). |
| an | Das Gerät ist betriebsbereit. | ||
|
Con (Connect) signalisiert den Verbindungszustand zum Internet / Portalserver |
Orange | aus | Keine Verbindung zum Internet oder zum Portal. |
| blinkt (3Hz) | Internet oder VPN-Verbindung wird aufgebaut. | ||
| blinkt (1,5Hz) | Verbindung zum Portalserver ist aufgebaut. | ||
| an | Verbindung zum Internet besteht, jedoch nicht zum Portalserver. | ||
|
Usr (User) Leuchtcodes direkt nach dem Gerätestart von SIMPLY.connect *-fähigen Geräten |
Orange |
blinkt in Intervallen kurz auf (500 ms an - 1500 m aus) |
SIMPLY.connect * ist verfügbar jedoch deaktiviert. D. h.: Die Funktion SIMPLY.connect * wird vom Gerät unterstützt. Solange die Funktion nicht, durch Betätigen des Function-Tasters aktiviert wird, bleibt das Gerät im "Normalmodus" und es findet keine weitere Aktion statt. Wenn Sie die SIMPLY.connect Funktion nicht nutzen möchten, ignorieren Sie einfach diese Anzeige. |
| an | SIMPLY.connect * ist aktiv, nachdem der Function-Taster betätigt worden ist. Das Gerät versucht eine Verbindung zum SIMPLY.connect-Server aufzubauen. |
||
|
Usr (User) Leuchtcodes im laufenden Betrieb |
Orange | blinkt (3Hz) | Firmware auf USB Stick zum Update bereit. |
| blinkt (1,5Hz) | Portalkonfiguration auf dem USB Stick zum Übertragen bereit. | ||
| an | Firmware oder Konfiguration wird gerade vom Gerät übernommen. | ||
| WAN | Orange | blinkt | Netzwerkdatenverkehr aktiv. |
| Grün | an | Übertragungsrate = 100MBit/s. | |
| aus | Übertragungsrate = 10MBit/s. | ||
| LAN | Orange | blinkt | Netzwerkdatenverkehr aktiv. |
| Grün | an | Übertragungsrate = 100MBit/s. | |
| aus | Übertragungsrate = 10MBit/s. |
* SIMPLY.connect ist eine Webanwendung, die Sie beim Anlegen eines mbNET.mini im Remote-Service-Portal mbCONNECT24 unterstützt.
Mehr Informationen zu SIMPLY.connect finden Sie unter: https://simplyconnect.mbconnectline.com/
| Revision: V1.1 |
|---|
