Wie kann ich LAN Segmentierung nutzen?

Gilt für: • mbNET • mbNET.rokey ab HW:06
Voraussetzungen:

Beschreibung

  • Ohne LAN Segmentierung sind alle 4 LAN-Ports des mbNET gleichwertig und einem Netzwerk zugeordnet. Die Funktion entspricht ein 4-Port-Switch. Datenpakete werden zwischen den 4 Ports durchgereicht.

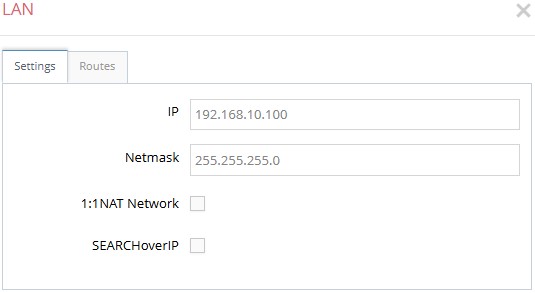

  • Mit aktivierter LAN Segmentierung können Sie bis zu 4 LAN-Segmente konfigurieren und den 4 LAN Ports des mbNET zuordnen. Beispiel:



    • Die 4 LAN-Ports sind hier jeweils einem Netzwerk zugeordnet. Es werden keine Daten zwischen den Netzwerken durchgereicht.

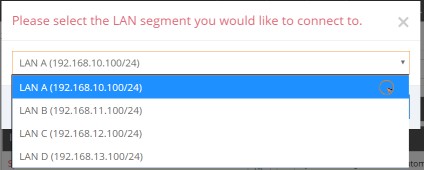

  • Bei der Aktivierung der VPN Verbindung zum Router wird ausgewählt, mit welchem Segment der VPN-Tunnel hergestellt wird.

Weitere Einstellungen im Zusammenhang mit der LAN-Segmentierung

  • Firewall
    Wenn Sie einen kontrollierten Datenaustausch zwischen den Segmenten zulassen möchten, können Sie entsprechende Firewallregeln erstellen:



    Beachten Sie hierbei, daß an den LAN-Teilnehmern ggf. Die Netzwerkkonfiguration  angepasst werden muß.


  • Dienste

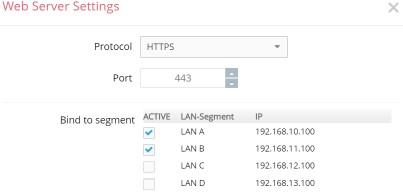

    Bei aktiver LAN-Segmentierung besteht für manche Services die Möglichkeit diese für einzelne LAN Segmente erreichbar zu machen. Beispiel:

    Wir empfehlen diese Einstellungen nach einer Änderung der LAN-Segmente zu prüfen und ggf. anzupassen.
