mbNET /.rokey: Firmwareupdate über USB

Firmwareupdate über USB

Gilt für: • mbNET • mbNET.rokey

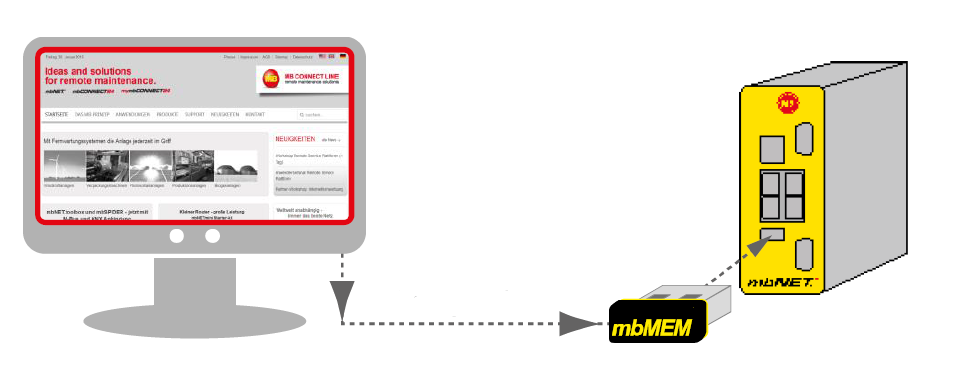

Sie können den Router direkt über die USB-Schnittstelle updaten. Das Gerät erkennt dabei automatisch die auf einem angeschlossenen USB-Stick gespeicherte Firmware. Durch drücken des Tasters Dial Out oder des Tasters FCT (ab HW:06) starten Sie das Firmware-Update.


Hinweise zur Hardwareversion:

Um die richtige Firmwaredatei zu wählen ist es wichtig zu erkennen ob das Gerät Hardwareversion 01 hat oder neuer ist.
Sie können das am Gerätegehäuse erkennen:




  • Die älteren Geräte haben einen gelben Gehäuserahmen und die 8. LED ist mit Err beschriftet:
  • Ab Hardwareversion 02 ist der Rahmen grau und die 8. LED ist mit Stat beschriftet:

Im Portal können Sie es am Firmwarestand erkennen:

  • Bei den FW Versionen 3.x.y bis 5.x.y handelt es sich um ein HW01 Gerät.
  • Ist die Firmware mindestens 6.x.y handelt es sich um ein Gerät mit HW Version 02 oder neuer

Vorbereitung

  1. Identifizieren Sie welche Hardwareversion sie haben
  2. Gehen Sie auf https://downloadportal.mbconnectline.com/de/mbnet.html und laden Sie sich die aktuelle Firmware-Version herunter (z.B. "mbNET_FW_V623.zip").
  3. Nach dem Entpacken finden Sie neben der Datei "Changelog.txt" und "open-source-software-licenses.txt" die eigentliche Firmware-Datei ("image.bis" (HW01) oder "image.swux" (HW02)).
  4. Speichern Sie die Firmware-Datei auf einen USB-Stick.
Weitere Hinweise:
  • Die Firmware-Datei darf nicht umbenannt werden und muss im obersten Verzeichnis des USB-Sticks abgelegt sein!
  • Der USB-Stick muss das Dateiformat FAT oder FAT32 haben!

Ausführung

  • Prüfen Sie ob das mbNET Betriebsbereit ist: (LED Pwr + Rdy leuchten),
  • Stecken Sie den USB-Stick in den USB-Port des Gerätes. Achten Sie auf die LEDS Fc1 und Fc3

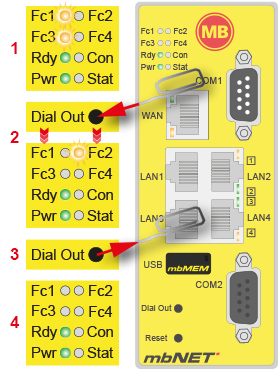

  1. Sobald das mbNET die Firmwaredatei erkannt hat, beginnen die LED Fc1 + Fc3 zu blinken.
  2. Drücken Sie nun den Taster Dial Out / FCT (ab HW:06) und halten Sie diesen gedrückt bis LED Fc2 blinkt.
  3. Lassen Sie den Taster Dial Out / FCT (ab HW:06) los.
    Nach dem Einlesen und Aktivieren der neuen Firmware führt das Gerät einen Neustart durch.
  4. Wenn die beiden LED Pwr und Rdy leuchten, ist das Firmware-Update abgeschlossen.

    Das mbNET ist nun betriebsbereit und kann, wie gewohnt, wieder verwendet werden.
    Sie können jetzt den USB Stick abziehen.
Warnung:

WICHTIG: Während des Firmware Updates:

  • drücken Sie nicht den Reset Button
  • schalten Sie das Gerät nicht aus
  • entfernen Sie nicht den USB Stick
Hinweise:
  • Befindet sich auf dem USB-Stick sowohl die Firmware wie auch eine mbCONNECT24-Portalkonfiguration, so wird immer zuerst die Firmware vom mbNET erkannt (Fc1 + Fc3 blinken). Wenn Sie nicht innerhalb von 10 Sek. den Taster Dial Out / FCT drücken, wechselt das mbNET zur Portalkonfiguration (Fc1 + Fc2 blinken). Wenn Sie auch hier nicht innerhalb von 10 Sek. reagieren, geht das Gerät in wieder in den normalen Modus über
  • In seltenen Fällen kann der verwendete USB-Stick für diesen Vorgang ungeeignet sein. In diesem Fall verwenden Sie bitte einen anderen USB-Stick.
