Tutorial: M2M Kommunikation

In diesem Tutorial wird beschrieben, wie auf einem mymbCONNECT24.virtual System eine M2M Kommunikation aufgebaut werden kann


1. Grundlagen & Definitionen

2. M2M einrichten am Server

3. Konnektivität der Komponenten




1. Grundlagen & Definitionen

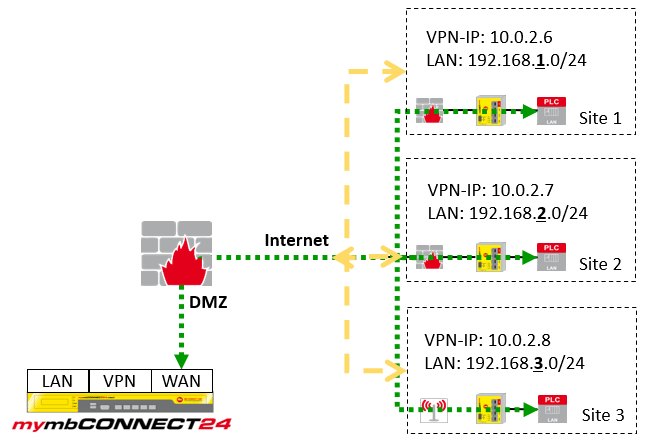

M2M: Dies steht für eine Machine-to-Machine Kommunikation. Hiermit ist es möglich, dass Steuerungen und Systeme, welche an der LAN-Schnittstelle der Router angeschlossen sind, miteinander kommunizieren können. Hierzu werden im Server die Routen angelegt die es ermöglichen, die angelegten LAN-Netzwerke miteinander zu verbinden.

Möglich ist dies lediglich auf eigenen mymbCONNECT24.virtual oder .hosted Systemen.

2. M2M einrichten am Server

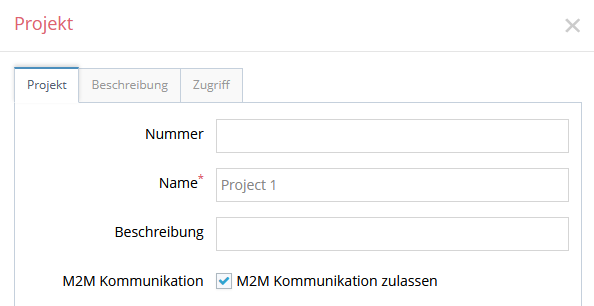

Hierzu müssen sich die Router in einem Projekt befinden, in welchem die M2M Kommunikation aktiviert ist. Um M2M im Projekt zu aktivieren, muss der entsprechende Haken im Projekt gesetzt werden:




Dass die Option erfolgreich aktiviert ist, kann der grünen Status LED entnommen werden:

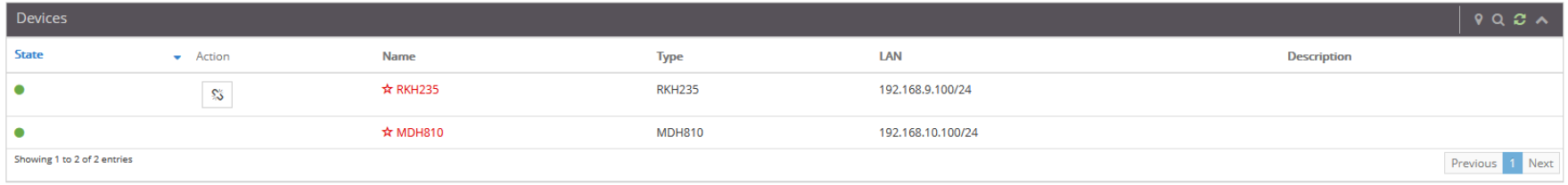

Die Router müssen eindeutige LAN IP-Adressen zugewiesen haben und eine bestehende VPN Verbindung zum Account haben:


WICHTIG: Die IP-Adressen dürfen nicht nochmals im kompletten Account als LAN-IP auftauchen, sonst führt dies zu Routingproblemen. Dies mit NAT-Regeln zu realisieren ist nicht möglich.
Nachdem M2M im Projekt aktiviert wurde, müssen die Geräte 1x neu gestartet werden. Beim VPN-Verbindungsaufbau zum entsprechenden Projekt, in welchem M2M aktiviert ist, werden die Routen im Server gesetzt.


3. Konnektivität der Komponenten


Die Router dienen als Gateway ins jeweils andere Netzwerk, sprich diese (Die LAN IP-Adresse des Routers) sollten als Standard-Gateway in der Komponente eingetragen werden.

Ebenso ist ein Routing möglich um das entfernte Netz zu erreichen. Es muss sichergestellt werden, dass die Anfrage ins entfernte Netz zur LAN-Schnittstelle des Routers geschickt wird.
Nachfolgend ein Beispielaufbau:

Router 1 = RKH235 - LAN IP:
- 192.168.9.100
Angeschlossene Komponente PLC1:
- 192.168.9.200

---------------------------------------------------

Router 2 = MDH810 - LAN IP:
- 192.168.10.100
Angeschlossene Komponente PLC2:
- 192.168.10.200

Soll nun die Kommunikation zwischen PLC1 und PLC2 hergestellt werden, so muss die Route folgendermaßen angelegt werden (ausgehend von einem Windows System):
PLC1:
route add 192.168.10.0 mask 255.255.255.0 192.168.9.100 metric 1

PLC2:

route add 192.168.9.0 mask 255.255.255.0 192.168.10.100 metric 1

Allgemein:

route add <remote network> mask <remote network subnet> <lokales gateway> metric <#>

Kann bei anderen Betriebssystemen abweichen

Sind die Routen angelegt ist die Kommunikation zwischen PLC1 und PLC2 möglich. Zu sehen ist dies auch im Projekt, hier wird angezeigt wie viele Pakete und Daten über die M2M Verbindung laufen:



Revision: V1.0
