Applikationsbeschreibung: #NR1V1 : Hello World
Zugehörige Dokumentation:
- Applikationsbeschreibung: #NR0V1 : mbEDGE auf meinem Router einrichten
- https://nodered.org/docs/user-guide/
Diese Applikation beschreibt, wie Sie Ihren ersten Ablauf in Node-RED mit einem Dashboard-Switch (Schalter) und Textausgabe programmieren.

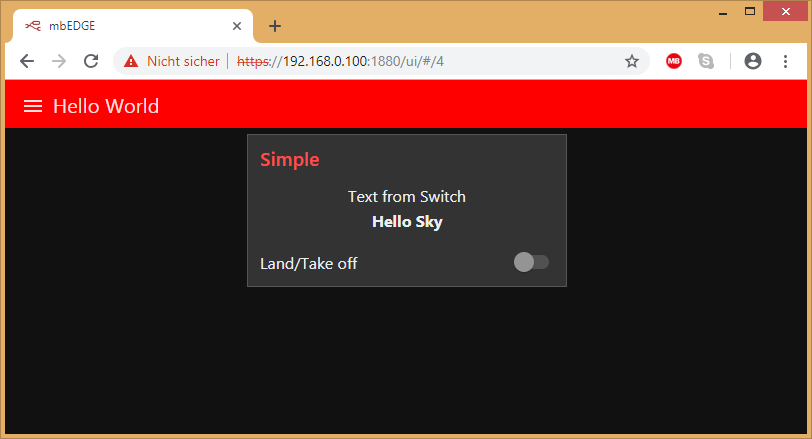

Beschreibung 1 – Dashboard
Dieses Dashboard zeigt den Switch "Land/Take off" und ein Textlabel darüber an. Diese beiden Elemente werden im Node-RED Flow Editor platziert. Das folgende Bild zeigt den Flow und gibt einen Eindruck davon, wie er organisiert ist.

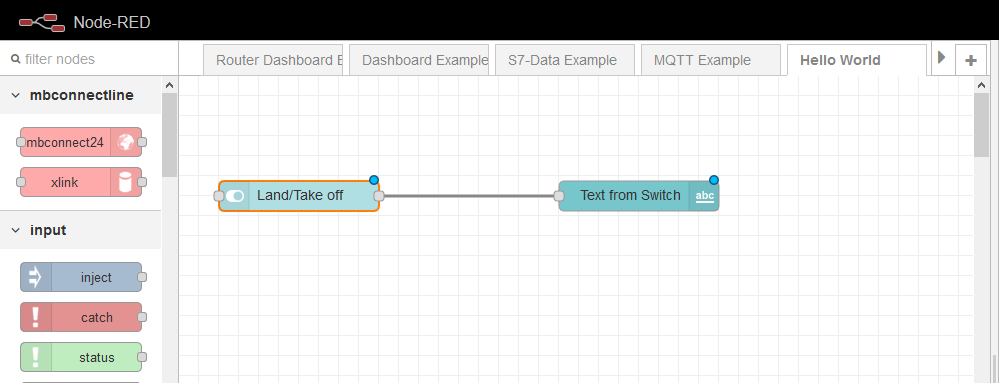

Beschreibung 2 - Node-RED Flow
Auf der linken Seite sehen Sie die Bibliothek von Node-RED. Dies sind die verfügbaren Nodes, die per Drag&Drop in den Flow gezogen werden können. Es gibt Eingabe-, Ausgabe-, Funktions- und Dashboard-Nodes. Jede Eingabe-Node sendet Nachrichten auf seinem Ausgabe-Konnektor an die Nodes, mit denen er verbunden ist. Zum Beispiel ist die obige Node "Land/Take off" ein Eingabe-Dashboard-Node (Switch), der eine Nachricht sendet, wenn der Schalter auf dem Dashboard gedrückt wird.
Beschreibung 3 – Node Switch zum Setzen des Textes
Die beschriebene Node sendet zwei verschiedene Texte an die Beschriftung auf dem Dashboard.

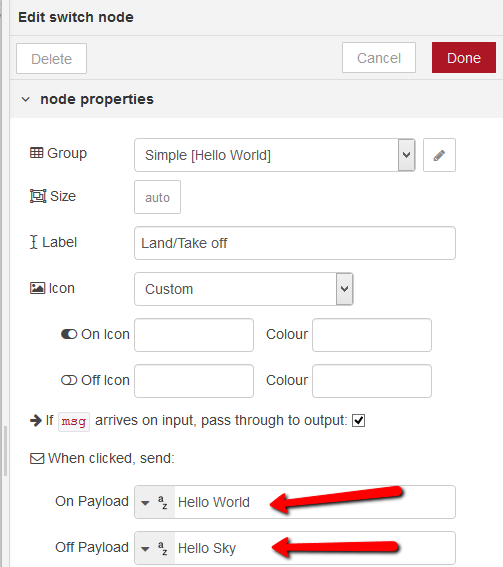

Beschreibung 4 - Konfiguration der Switch Node
Der abweichende Text wird in den Feldern für die Payload eingestellt (siehe rote Pfeile oben).
Schritt-für-Schritt Anleitung für Hello World
|

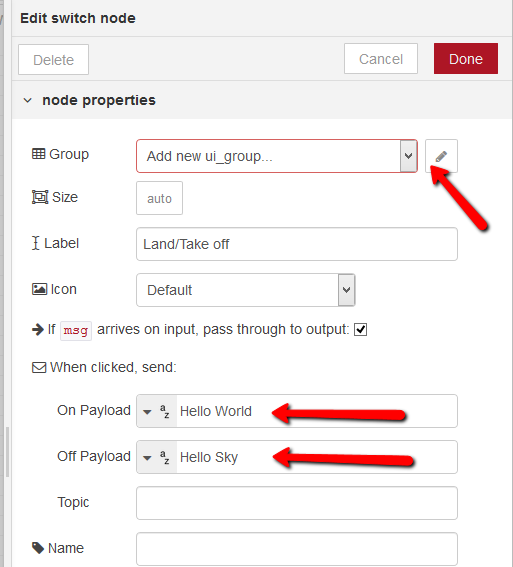

Fügen Sie die Dashboard Switch Node hinzu. Erstellen Sie eine neue Gruppe (ui_group). Dies wird das auswählbare Gruppenelement auf dem Dashboard sein. |
|
|

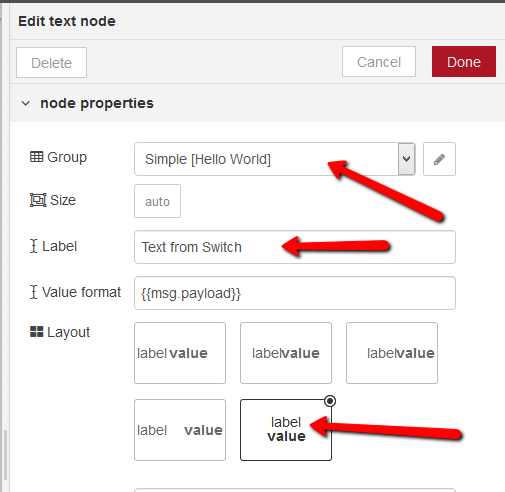

Fügen Sie eine Text-Node hinzu und wählen Sie die gleiche ui_group aus, die Sie für die Dashboard Switch Node erstellt haben. In unserem Fall ist es die Gruppe "Simple". Bearbeiten Sie das Feld Label und wählen Sie das Layout. |
|
|
Verbinden Sie die Nodes. |
|
|
Klicken Sie auf "Übernahme (deploy)" und testen Sie diese Anwendung. |
|
Den Flow als Datei zum Importieren in Ihre Applikation finden Sie unten.
